超高压电缆

发布时间:2020-09-15访问人数: 277

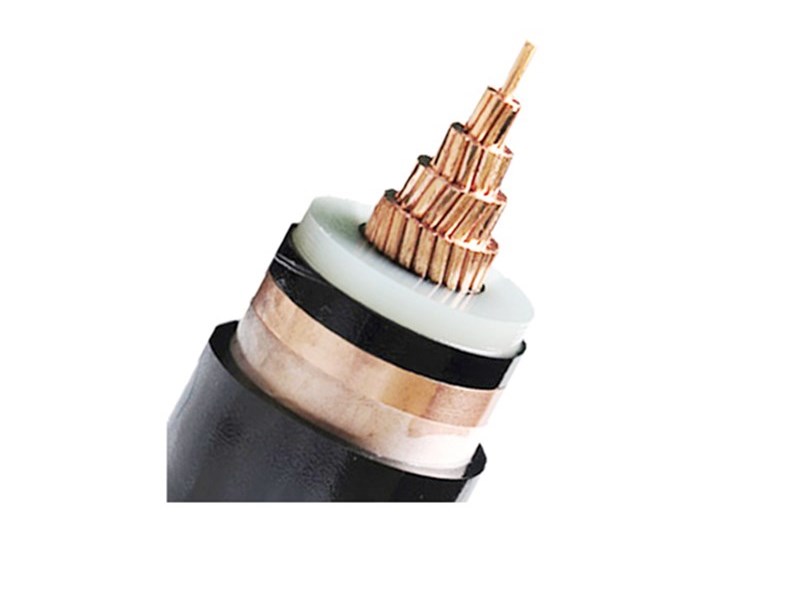

超高压电缆
世界有名电缆制造商的一些超高压技术特点,下面,着重介绍下世界有名品牌:耐克森,还有法国雪力克公司(SILEC)、普睿司曼、德国南方等公司,他们的超高压电缆制造工艺的一些特点。

耐克森
采用MDCV工艺,导体截面为800mm2,采用不分割导体结构,(800mm2以上采用分割导体结构),绝缘层标称厚度35.6mm,金属套采用焊接平铝套,外护套采用阻燃PE材料,设计方案为蛇形布置;
耐克森公司金属焊接平铝套特点:
金属带在水平方向与电缆轴线平行放线,铝带边缘被切开,表面干净而且宽度精确,铝带通过一系列塑料模具而成型与电缆直径相同,电缆由模具导入而不接触铝带,调整铝带形状直到他的边沿紧贴电缆并有一定压力,接缝用激光束进行焊接,焊接处由摄像机进行检查,焊接质量控制系统借助于涡流对任何缺陷进行检测,焊接管通过一系列模具后收缩,电缆及铝管然后通过履带牵引设备牵引,这台履带牵引设备,控制整个生产线线速度。
耐克森交联聚乙烯电缆结构:
1、铜导体→导体屏蔽→绝缘→绝缘屏蔽→膨胀带→铜丝→反扎铜带→膨胀带→铝带→PE护套
2、铜导体→导体屏蔽→绝缘→绝缘屏蔽→半导电带→铝带→PE外护套
3、铜导体→导体屏蔽→绝缘→绝缘屏蔽→膨胀带和铜丝屏蔽→膨胀带→铝套/(铅)带→PE外护套
法国雪力克公司(SILEC)
采用VCV工艺,导体采用分割导体,金属套铝塑复合综合防水层和铝丝屏蔽结构,绝缘标称厚度为32.0mm。外护套采用阻燃PE材料,设计方案为蛇形布置;具有500kV和400kV级XLPE电缆供货业绩主要分布在欧洲和中国。
普睿司曼
采用MDCV工艺,导体截面为1000mm2,采用四分割导体结构,绝缘标称厚度30.2mm,金属套为焊接平铝套,外护套采用阻燃PE材料。
德国南方
采用MDCV工艺,导体六分割导体结构,绝缘标称厚度34.0mm,金属套采用铜带和铜丝屏蔽结构,外护套采用阻燃PE材料。
JPS公司
VCV工艺,导体投标截面为800mm2,采用四分割导体结构,绝缘层标称厚度31.4mm,金属套采用挤包皱纹铝套,外护套采用阻燃PVC材料,设计方案为蛇形布置。
VISCASC
VCV工艺,导体投标截面为800mm2,采用五分割,绝缘标称厚度为30.0mm,金属套采用挤包皱纹铝套。外护套采用阻燃PVC材料。
古河公司
截面为800mm2,采用五分割紧压元形绞合导体。缓冲层:包带厚0.25mm,3层,搭盖50%,金属带厚0.25mm搭盖50%。去气:﹥350小时。
瑞士布鲁克
采用MDCV工艺。
附:
VCV:垂直的交联生产线
MDCV:长模交联生产线
FZCV:以硅油作为传输介质的交联生产线
