​RVVP屏蔽电缆

发布时间:2020-09-15访问人数: 334

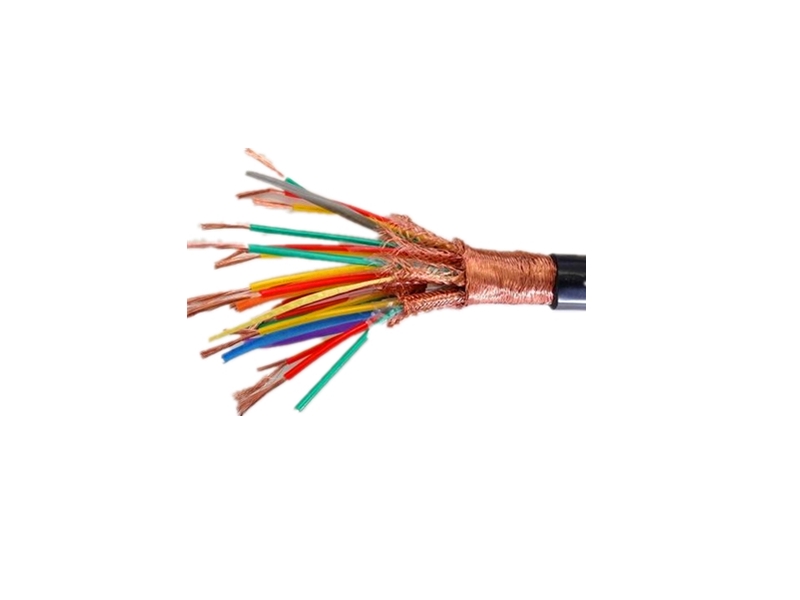

RVVP屏蔽电缆是使用金属网状编织层把信号线包裹起来的传输线。编织层一般是红铜或者镀锡铜。
屏蔽的目的
屏蔽是为了保证在有电磁干扰环境下系统的传输性能,这里的抗干扰性应包括两个方面,即抵御外来电磁干扰的能力以及系统本身向外辐射电磁干扰的能力。理论上讲,在线缆和连接件外表包上一层金属材料屏蔽层,可以有效地滤除不必要的电磁波(这也是目前绝大多数屏蔽系统采用的方法),然而,这种方法的有效程度到底如何呢?对于屏蔽系统而言,单单有了一层金属屏蔽层是不够的,更重要的是必须将屏蔽层完全良好地接地,这样才能把干扰电流有效地导入大地。但是,实际施工时,屏蔽系统存在一些不可忽视的困难:由于屏蔽系统对接地的苛刻要求,极容易造成接地不良,比如接地电阻过大、接地电位不均衡等,这样在传输系统的某两点间便会产生电位差,进而产生金属屏蔽层上的电流,造成屏蔽层不连续,破坏其完整性。这时,屏蔽层本身已经成为一个最大的干扰源,因而导致其性能反而远不如非屏蔽系统。屏蔽线在高频传输时,需要两端接地,这样更有可能在屏蔽层上产生电位差。由此可见,屏蔽系统本身的要求,恰恰构成保证其性能的最大障碍.一个完整的屏蔽系统要求处处屏蔽,一旦有任何一点的屏蔽不能满足要求,都势必会影响到系统的整体传输性能。可是,目前市场上还很少有网络集线器或计算机本身拥有屏蔽支持,所以很难实现整个传输链路的屏蔽。

屏蔽护套电线电缆基本信息:
一、产品标准:GB12972.6---91
二、使用范围
本产品适用于变压器及类似设备用
三、使用特性
1.额定电压U0/U3.6/6KV
2.电缆导体的长期工作温度为90°C
3.电缆的最小弯曲半径为电缆直径6倍
4.电缆不得在日光下长期暴露
5.电缆的底线芯必须良好接地
四、型号、名称及用途
型号:RVVP;
名称:屏蔽护套软电缆;
用途:额定电压为3.6/6KV的井下移动变压器及类似设备的电源连接
五、主要技术性能
1.成品电缆应该经受工频交流电压实验动力线芯为11.0kv5min
2.过渡电阻:屏蔽层或监视层的过渡电阻应该不大于3kΩ。
3.燃烧试验:电缆应经受GB12666.2DZ---1所规定的燃烧试验
4.局部放电实验:1.5U0放电量不大于20PC
5.介质损耗角正切试验:U0时不大于0.035.
6.冲击电压试验:95°C,60KV正负极性格各10次之后,对电缆式样施加工频11KV电压,15min
7.电缆应能经受3U,4h工频电压试验
