电力电缆

发布时间:2020-09-16访问人数: 303
电力电缆同架空线路一样,也是输送和分配电能的。一般来讲,由于受安全方面,市容市貌及环境位置限制等特殊情况的约束,要采用电力电缆进行输送电能。

下面就电力电缆(本文以10kV电缆为例,下同)在敷设、安装、试验几个方面加以说明。
1、电力电缆的敷设
准备工作:检查所敷设电缆是否符合规格要求,检查电缆心线是否进水受潮,是否有机械损伤,检查所需的各种材料、工器具是否合格、齐全。各项工作准备就绪,将电力电缆运输到工作现场。
直埋式电缆的敷设施工:根据设计图纸和现场情况决定电力电缆走向,丈量电缆路径长度。根据路径长度来截电力电缆,一般要留有1~2m的裕度;然后进行划线,用白石灰在地面上标明电缆沟的位置和开挖宽度,其宽度要根据人体宽度和电缆数量确定,一般开挖宽度为0.5~0.6m,深度0.8m。挖沟时应垂直开挖,挖出来的泥土分别堆放在沟的两旁,便于回填。电缆沟验收合格后,在沟的底部铺上100mm厚的沙层,以保护电缆。然后采用机械引力或人力进行电缆敷设,放入沟内,检查合格后,电缆周围再覆以100mm的软土或沙层,盖上保护盖板,最后将沟两边的泥土回填至沟内,敷设电缆结束。
若事前已预挖好电缆沟,可直接将电缆放入电缆沟的电缆支架上,可省去挖沟一项。

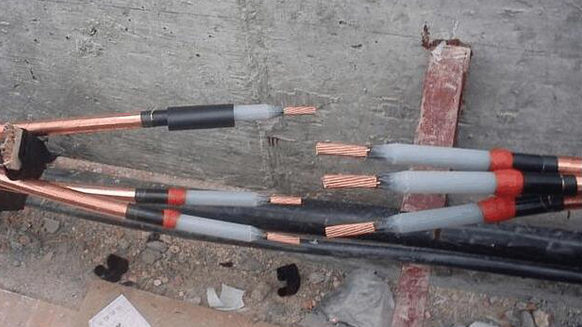

2、电力电缆的安装
根据固定电缆支架至电气连接头的长度,割去塑料护套。
距剖塑口30mm处锯钢甲,并用塑料带将钢甲扎紧。
距钢甲10mm处剖去内护套,用喷灯烘热防腐层,并用砂布清理防腐层。
套进聚氯乙烯手套,用热缩管将手套下口封住,在手套指口向上留20mm屏蔽层,并将半导电布层松开。
用自粘橡胶带在管口上离半导电层5mm处包一应力锥,在应力锥上包两层橡胶带,同时将手指口封住。
做好相序标记,分别在三相心线上套上黄、绿、红相色热缩塑料管。
在户外电缆的线心端部套上防雨罩,用自粘性橡胶带加以固定。户内电缆可省去此项。
根据线鼻子深度加5mm剥去线心绝缘,套上线鼻子,用空气压线钳压接好。
安装电缆至电气连接处。有必要时套上电力电缆保护管,防上腐蚀及机械损伤。
3、电力电缆的交接试验及注意事项
绝缘电阻测量:兆姆表的加压方式根据电缆心数确定,单心和多心电缆试验原理是一致的,就是不加压的心线和缆皮同时接地。测量时,对1000V以下电缆使用1000V兆欧表,对1000V及以上电缆使用2500V兆欧表,分别测得15s和60s的阻值。
注意事项:
·当电缆较长时,刚开始加压时充电电流较大,兆欧表指示较小,应继续测量。
·由于电缆电容很大,摇动兆欧表时速度要均匀,且转速不得低于额定转速的80%。
·测量完毕,应先断开火线(加压端)再停止摇动,以免电容电流对兆欧表反充电,损坏摇表。
·每次测量后要充分放电,放电时间不少于2min,操作时应使用绝缘工具,防止电伤。
·同一多心电缆的绝缘电阻不平衡系数应小于2。
·由于电缆绝缘电阻随温度和长度而变化,因此所测数值应换算到20℃时每km长的数值,然后作综合分析。
直流耐压和泄漏电流测量:现在大部分采用直流耐压和泄漏电流测试仪,接线按仪器说明进行接线和操作。
试验前,工作负责人应先检查接线是否正确,接地是否可靠,调压位置应在零位,微安表量程应在最大,工作现场安全措施齐全。
试验时,应在0.25、0.5、0.75、1倍试验电压下停留1min以观察和读取泄漏电流,最后升到1倍试验电压,加压5min,读取泄漏电流。每次试验完毕,应对地放电数次,时间不少于2min。测量结果三相不平衡系数应小于2,否则某心线有局部缺陷。
注意事项:
·耐压试验前后,均应测量绝缘电阻。
·对线心所加极性不同,电缆绝缘击穿电压也不同,试验时应将负极接于缆心。
·试验时应将电缆与其他设备的所有连线断开。
·为了保证安全,高压引线对地及设备要有足够的距离,工作现场应设遮拦,并有专人看守。
