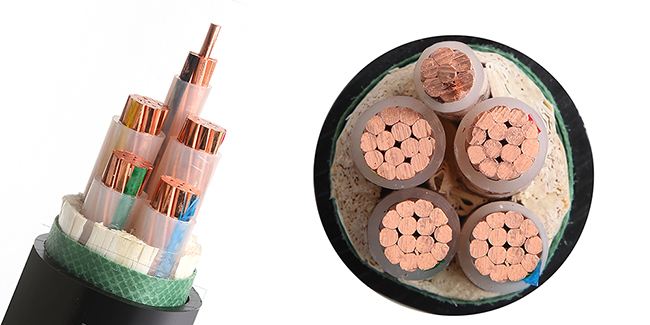

​额定电压3.6kV交联聚乙烯绝缘电力电缆

发布时间:2020-09-16访问人数: 289
额定电压3.6kV及以上的交联聚乙烯绝缘电力电缆(简称交联电力电缆)须有导体屏蔽和绝缘屏蔽。
导体屏蔽主要是缓和电缆内部和电场应力集中,消除导体绞合的影响,改善电缆内部电场和径向分布以提高电缆的电气强度。
交联电力电缆在生产过程中由于多方面因素的影响,导体屏蔽出现凹陷﹑凸起等缺陷,导致内部电场分布不均匀,严重影响电缆的电气性能和使用寿命。

1、导体屏蔽缺陷的种类及原因
交联电力电缆在生产过程中出现的导体屏蔽缺陷主要有以下几种:
1.1凹陷:
导体屏蔽出现凹陷主要是由于导体最外层单线间的间隙过大造成的。由于交联电力电缆的导体为紧压绞合导体,导体屏蔽的挤出采用挤压式模具,进入交联管路中又处于高温高压的环境中,如果导体结构不合理或紧压度不够,就不可避免地出现导体屏蔽凹陷。紧压导体在放线过程中出现外层松股,导体在融焊接头处理不当时也会出现外层松股,这也是导致导体屏蔽凹陷的原因。
1.2凸起:
为保证电力电缆内部电场均匀,要求导体屏蔽表面光滑。如果屏蔽料在挤出过程中温控失常,导致屏蔽料出现预交联,在挤出层表面形成凸起的颗粒。这些凸起的颗粒在电力电缆长期执行过程中容易引发尖端放电﹐进而在绝缘形成电树",最终导致电力电缆击穿。
2、导体屏蔽缺陷的检查
高压交联电力电缆绝缘层较厚,同时又有绝缘屏蔽,因此对于导体屏蔽表面善的检查比较困难。采用以下方法可以对导体屏蔽进行检查。方法:取绝缘线芯样品长 1m,一端保留20cm长的绝缘屏蔽,绝缘屏蔽剥去,尽量不要损伤绝缘,然后将其放到硅油箱中加热,硅油温度120摄氏度,放置3h后绝缘层变透明,再用强光源对导体屏蔽的表面状况进行检查。对于绝缘屏蔽不可剥离或超高压电力电缆,可用车床将绝缘屏蔽或部分绝缘车去,再按上述方法检查。采用该方法能够直观地检查导体屏蔽的表面状况,但对缺陷的几何尺寸不能精确测量。
