塑料绝缘电力电缆 阻燃电力电缆

发布时间:2021-11-03访问人数: 205

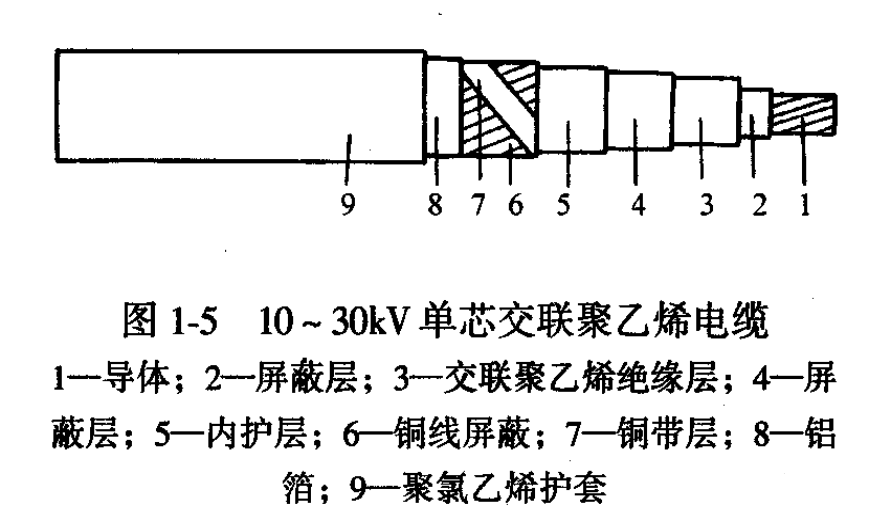

电力电缆的典型结构
塑料绝缘电力电缆:指用塑料作绝缘层材料做的为塑料绝缘电力电缆。
制造工艺简单,重量轻,终端头和中间接头制作容易,弯曲半径小,敷设简单,接续、维护方便,并具有耐化学腐蚀和一定耐水性能,适用于高落差和垂直敷设,具有耐化学腐蚀性等优点。
绝缘材料有:▲ 聚氯乙烯(PVC);▲ 聚乙烯(PE);▲ 交联聚乙烯(XLPE)。
聚氯乙烯绝缘电力电缆:35kV交联聚乙烯绝缘铠装电缆结构,为了使绝缘层和导体有较好接触,消除因导体表面的不光滑而引起的导体表面电场强度的增加,在导体表面包一层金属化纸或半导体金属化纸做内屏蔽。为了使绝缘层与金属护套有较好的接触,在绝缘层外表面也包一层金属化纸作外屏蔽。
阻燃电力电缆:普通电缆的绝缘材料有一个共同的缺点,就是具有可燃性。当线路中或接头处发生故障时,可能因局部过热而燃烧,并导致扩大事故。阻燃电缆是在绝缘或护层中添加阻燃剂,即使在明火烧烤下,也不会燃烧。
结构与相应的普通聚氯乙烯绝缘电力电缆和交联聚乙烯绝缘电力电缆的结构基本上相同,而用料有所不同。
阻燃的原因:填充物(或填充绳)、绕包层内衬层及外护套等,均在原用材料中加入阻燃剂,以阻止火灾延燃;
为了降低火灾的毒性,外护套不用阻燃型聚氯乙烯,而用阻燃型聚烯烃材料。采用低烟、低卤的聚氯乙烯料作绝缘,而绕包层和内衬层均用无卤阻燃料,外护套用阻燃型聚烯烃材料等。
耐火电力电缆:是在导体外增加有耐火层,多芯电缆相间用耐火材料填充。特点是可在发生火灾以后的火焰燃烧条件下,保持一定时间的供电,为消防救火和人员撤离提供电能和控制信号,从而大大减少火灾损失。
主要用于lkV线路中,适用于对防火有特殊要求的场合。
按电压等级分类:都是按一定电压等级制造的,国内常用电压等级为0.5、1、3、6、10、20、35、60、110、220、330、500kV 。
一般将电压等级1kV及以下的称为低压、3-35kV称为中压、60-330kV称为高压。
按导电线芯标称截面分类
目前国内常用线芯标称截面系列为2.5、4、6、10、16、25、35、50、70、95、120、150、184、240、300、400、500、630、800直至2500。
按导电芯数分类
常用芯数有单芯、二芯、三芯、四芯、五芯。
单芯常用来传送单相交流电、直流电及其它一些有特殊要求的地方(如高压电机引出线、大截面电缆等)。
二芯多用于传送单相交流电与直流电。
三芯主要用户三相交流电网中,在35KV及以下各种线路中得到广泛的应用。
四芯多用于低压配电线路、中性点接地的三相四线制系统。
五芯用于三相五线制的低压配电系统中,三条主线芯分别接三相线,第四芯接工作零线(N),第五芯接保护接地线(PE)。
