​电线平方数及直径换算方法

发布时间:2022-04-08访问人数: 216
电线平方数及直径换算方法知识
电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。
几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。
电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。
一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。
铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。
具体到电流,短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米,不好取3A/平方毫米。

换算方法:
知道电线的平方,计算电线的半径用求圆形面积的公式计算:
电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方
知道电线的平方,计算线直径也是这样,如:
2.5方电线的线直径是:2.5÷ 3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。
知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:
电线的平方=圆周率(3.14)×线直径的平方/4

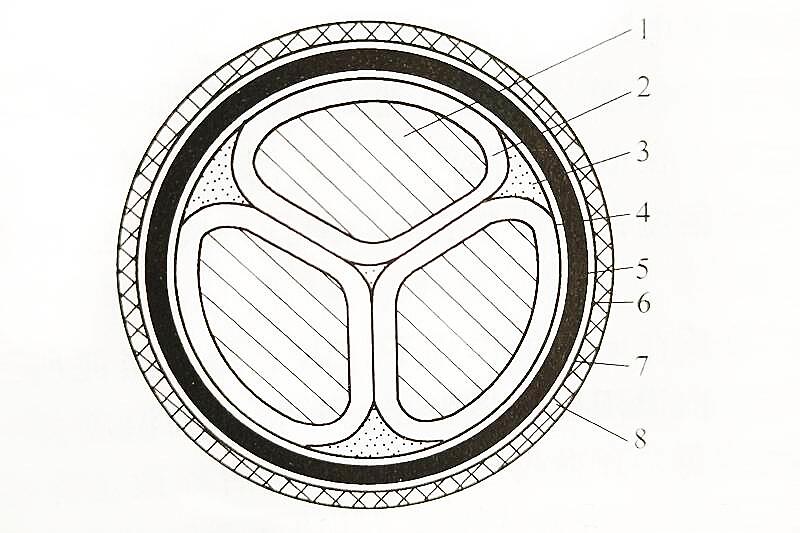

电缆大小也用平方标称,多股线就是每根导线截面积之和。
电缆截面积的计算公式:
0.7854× 电线半径(毫米)的平方 × 股数
如48股(每股电线半径0.2毫米)1.5平方的线:
0.785×(0.2 × 0.2)× 48 = 1.5平方
