什么是电力电缆?_电力电缆的基本知识

发布时间:2022-06-22访问人数: 16
电力电缆的基本知识
什么是电力电缆?
在金属线芯上进行绝缘挤包缠绕,用防护材料进行屏蔽、密封,能够传输电能的特殊导线。主要包括线芯、绝缘、防护、密封。
按照电压等级分类:
低压电力电缆:3kV及以下;
中压电力电缆:6kV~35kV;
高压电力电缆:66kV~110kV;
超高压电力电缆:220kV~500kV;
特高压电力电缆:750kV;1000kV。
按照绝缘材料划分电缆类型:
1、交联聚乙烯绝缘电缆
2、聚氯乙烯(PVC)绝缘电缆
3、聚乙烯(PE)绝缘电缆
4、橡胶绝缘电缆
5、粘性油纸绝缘电缆
6、不滴流油纸绝缘电缆
7、充油电缆
8、充气电缆

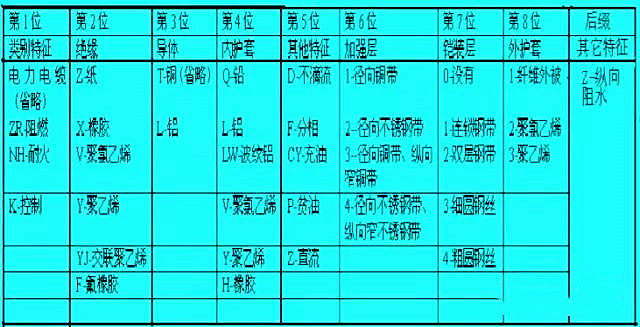

电缆规格型号的含义

比如:ZR-YJY22-8.7/10kV-3×240
① 前半部分表示型号:ZR-YJY22
阻燃 交联聚乙烯绝缘 铜芯 聚乙烯内护套 双层钢带铠装 聚氯乙烯外护套。
② 后半部分表示规格:8.7/10kV-3×240
电缆设计的相电压U0为8.7kV;电缆设计的线电压U为10kV ;三个线芯,每芯标称截面为240㎜2。
电缆网中的两个电压概念:
① 电力系统电压:电力系统正常运行时的额定电压。如220V、380V、10kV、35kV、110kV、220kV、500kV等。
② 电缆产品电压:表示为U0/U(Um)。如;6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64 /110(126)kV。
其中:U0:相电压;U:线电压;Um:设备可承受的“最高系统电压”的最大值(最高电压)。
