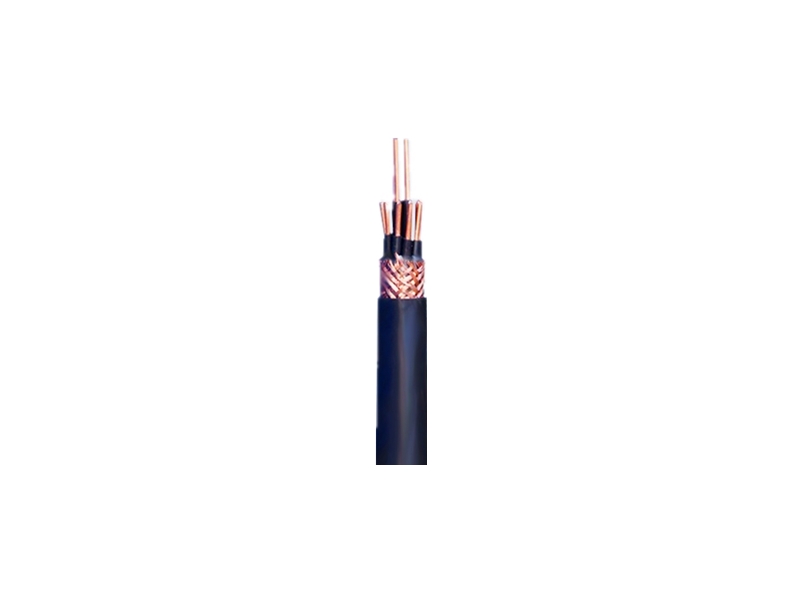

KVV控制电缆

发布时间:2020-09-13访问人数: 285
一、KVV控制电缆介绍
控制电缆泛指设备仪表供电/信号控制电缆,适用于额定电压450/750V及以下控制、信号、保护及测量系统接线之用。
代表型号:KVV、KVVP、KVVR、KVV22等等
执行标准:GB/T 9330-2008。阻燃电缆还应符合IEC337-8标准的技术条件
产品标准:本产品按GB9330《塑料绝缘控制电缆》,IEC60227《额定电压450/750V及以下聚氯乙烯绝缘电缆》标准制造。  

二、KVV控制电缆常用型号
KVV:铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆,适用于电缆沟、管道的固定场合;
ZR-KVV:铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃型控制电缆,适用于电缆沟、管道等要求阻燃的固定场合;
NH-KVV:铜芯聚氯乙烯绝缘聚氯乙烯护套耐火型控制电缆,适用于电缆沟、管道等要求耐火的固定场合;
KVV22:铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆,适用于电缆沟、管道直埋等能承受较大机械外力的固定场合;
KVV32:铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套控制电缆,适用于电缆沟、管道直埋等能承受较大机械外力的固定场合;
ZR-KVV22:铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃型控制电缆,适用于电缆沟、管道直埋等能承受较大机械外力并要求阻燃性的固定场合;
NH-KVV22:铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套耐火型控制电缆,适用于电缆沟、管道直埋等能承受较大机械外力并要求耐火性的固定场合;
KVVR:铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆,适用于有移动要求的场合;
KVVP:铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆,适用于有屏蔽要求的场所;
KVVRP:铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆,适用于有移动要求并且有屏蔽要求的场合;
ZR-KVVP:铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套阻燃型控制电缆,适用于电缆沟、管道等要求屏蔽、阻燃的固定场合;
NH-KVVP:铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套耐火型控制电缆,适用于电缆沟、管道等要求屏蔽、耐火的固定场合;
KVVP2:铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套控制电缆,适用于电缆沟、管道等要求屏蔽的固定场合;
KVVP22:铜芯聚氯乙烯绝缘铜丝编织屏蔽钢带铠装聚氯乙烯护套控制电缆,适用于电缆沟、管道直埋等能承受较大机械外力并要求屏蔽的固定场合;
ZR-KVVP22:铜芯聚氯乙烯绝缘铜丝编织屏蔽钢带铠装聚氯乙烯护套阻燃型控制电缆,适用于电缆沟、管道直埋等能承受较大机械外力并要求屏蔽及阻燃性的固定场合;
NH-KVVP22:铜芯聚氯乙烯绝缘铜丝编织屏蔽钢带铠装聚氯乙烯护套耐火型控制电缆,适用于电缆沟、管道直埋等能承受较大机械外力并要求屏蔽及耐火性的固定场合;
KVVP2-22:铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套控制电缆,适用于电缆沟、管道直埋等能承受较大机械外力并要求屏蔽的固定场合;
ZR-KVVP2-22:铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套阻燃型控制电缆,适用于电缆沟、管道直埋等能承受较大机械外力并要求屏蔽及阻燃性的固定场合;
NH-KVVP2-22:铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套耐火型控制电缆,适用于电缆沟、管道直埋等能承受较大机械外力并要求屏蔽及耐火性的固定场合;
三、KVV控制电缆常用规格
额定电压:450V~750V;
结构为:2芯~61芯,常用芯数为2芯~37芯;
常用规格:0.75mm2,1mm2,1.5mm2,2.5mm2,4mm2,6mm2;
四、KVV控制电缆常用参数
1.直流电阻:20℃, 0.4mm铜线,小于等于148Ω/km ,0.5mm铜线,小于等于95Ω/km。
2.绝缘电气强度:导体之间1min 1kv不击穿 导体与屏蔽1min 3kv不击穿
3.绝缘电阻:每根芯线与其余线芯接地,控制电缆大于10000MΩ.km,HYAT电缆大于3000MΩ.km。
4.工作电容:平均值 52±2nF/km
5.远端串音防卫度:150kHZ时指定组合的功率平均值大于69dB/km。
6.额定电压:U0/U为450/750V。
7.导体线芯长期工作温度为70℃、95℃两种,电缆敷设温度不低于0℃。
8.电缆的推荐允许弯曲半径如下:
1)无铠装电缆,应不低于电缆外径的6倍;
2)铠装或铜带屏蔽电缆,应不低于电缆外径的12倍;
3)屏蔽软电缆,不低于电缆外径的6倍。
五、KVV控制电缆使用范围
控制电缆常用于连接电气控制设备、仪器,其额定电压达到450/750V。
