​耐火铜芯高压电缆

发布时间:2020-09-14访问人数: 282
耐火铜芯高压电缆NH-YJV、NH-YJY
一、铜芯耐火高压电力电缆简介
耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。我国国家标准GB12666.6(等IEC331)将耐火试验分A、B两种级别,A级火焰温度950~1000℃,持续供火时间90min,B级火焰温度750~800℃,持续供火时间90 min,整个试验期间,试样应承受产品规定的额定电压值。
铜芯/铝芯交联聚乙烯高压电力电缆,常用于输配电线路,其额定电压可达到35KV。该电缆需达到或超过以下标准:IEC 60502、BS、DIN、ASTM、GB12706~2008等标准。

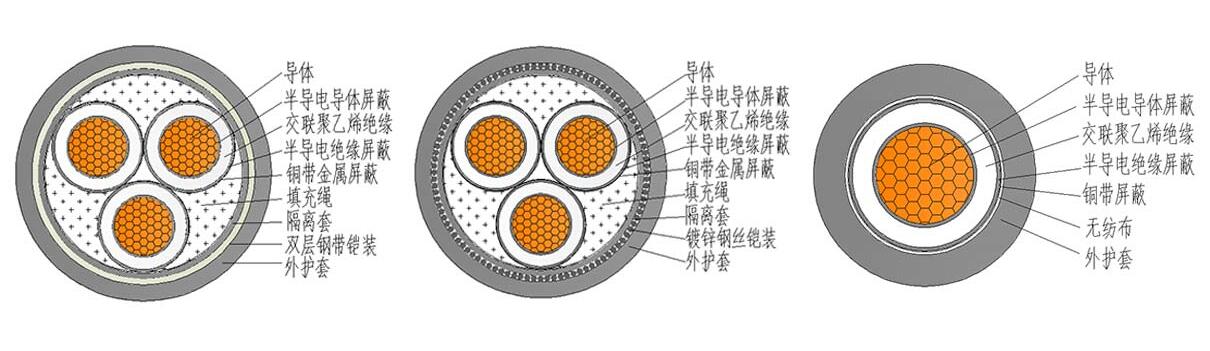

其结构由内至外分别为:1、导体;2、导体屏蔽;3、绝缘层;4、绝缘屏蔽;5、铜带屏蔽;6、填充物;7、包带;8、内护套层;9、铠装层;10、外护套。
二、铜芯耐火高压电力电缆型号
NH-YJV:铜芯交联聚乙烯绝缘聚氯乙烯护套耐火型高压电力电缆
NA-YJV:铜芯交联聚乙烯绝缘聚氯乙烯护套A级耐火型高压电力电缆
NB-YJV:铜芯交联聚乙烯绝缘聚氯乙烯护套B级耐火型高压电力电缆
NA-YJV22:铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套A级耐火型高压电力电缆
NB-YJV22:铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套B级耐火型高压电力电缆
WDNA-YJV:铜芯交联聚乙烯绝缘聚氯乙烯护套低烟无卤A级耐火型高压电力电缆
WDNB-YJV:铜芯交联聚乙烯绝缘聚氯乙烯护套低烟无卤B级耐火型高压电力电缆
WDNA-YJV22:铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套低烟无卤A级耐火型高压电力电缆
WDNB-YJV22:铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套低烟无卤B级耐火型高压电力电缆
NH-YJY:铜芯交联聚乙烯绝缘聚乙烯护套耐火型高压电力电缆
NA-YJY:铜芯交联聚乙烯绝缘聚乙烯护套A级耐火型高压电力电缆
NB-YJY:铜芯交联聚乙烯绝缘聚乙烯护套B级耐火型高压电力电缆
NA-YJY22:铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套A级耐火型高压电力电缆
NB-YJY22:铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套B级耐火型高压电力电缆
WDNA-YJY:铜芯交联聚乙烯绝缘聚乙烯护套低烟无卤A级耐火型高压电力电缆
WDNB-YJY:铜芯交联聚乙烯绝缘聚乙烯护套低烟无卤B级耐火型高压电力电缆
WDNA-YJY22:铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套低烟无卤A级耐火型高压电力电缆
WDNB-YJY22:铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套低烟无卤B级耐火型高压电力电缆
注:因为铝的熔点较低,所以铝芯电缆是没有耐火型号的。
三、铜芯耐火高压电缆电缆常用规格参数
1、额定电压:3.6/6KV~26 /35KV
2、芯    数:单芯、三芯
3、常用规格:25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2、400mm2、500mm2、600mm2、800mm2。
四、铜芯耐火高压电力电缆使用特性
交联聚乙烯绝缘电力电缆不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀的能力,而且具有结构简单,使用方便,不受敷设落差限制,长期工作温度高(90º),传输容量大等优点。
五、铜芯耐火高压电力电缆使用范围
耐火高压电缆广泛应用于交流额定电压35KV及以下供输配电能固定廒设线路用,电缆导体的最高长期工作温度90度,短路时(最长时间不超过5S),电缆导体最高温度不超过250度。如电力、建筑、工矿、冶金、石油、化工、交通等部门,高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方,例如,消防设备及紧急向导灯等应急设施的供电线路和控制线路。
